چرا مبدل های حرارتی با گذشت زمان کارایی خود را از دست می دهند؟

مقدمه

تصور کنید یک بویلر صنعتی یا یک سیستم چیلر در کارخانه‌تان که قبلاً با بازدهی بالا کار می‌کرد، ناگهان مصرف سوخت یا برقش به‌طور چشمگیری افزایش پیدا کرده و دمای خروجی آن دیگر مطابق انتظار نیست. این علائم، اغلب نشانه‌ای از کاهش کارایی مبدل های حرارتی است. اما چرا این تجهیزات با گذشت زمان «خسته» می‌شوند؟ آیا این فرسودگی طبیعی است یا می‌توان جلوی آن را گرفت؟

در این مقاله، به‌صورت کاملاً کاربردی و با استناد به داده‌های صنعتی، به سه دشمن اصلی مبدل های حرارتی رسوب (Scaling)، خوردگی (Corrosion) و بیوفولینگ (Biofouling) می‌پردازیم. همچنین آمارهایی از افت بازده در صنایع مختلف ارائه می‌دهیم و راهکارهای عملی برای شناسایی، پیشگیری و رفع این مشکلات را شرح می‌دهیم. اگر شما مدیر تأسیسات، مهندس نگهداری یا تصمیم‌گیرنده در یک واحد صنعتی هستید، این مقاله می‌تواند سال‌ها عمر مفید تجهیزات شما را نجات دهد.

مبدل های حرارتی چگونه کار می‌کنند؟

قبل از پرداختن به مشکلات، بهتر است بدانیم چرا مبدل های حرارتی اصلاً این‌قدر مهم هستند.

مبدل های حرارتی (Heat Exchangers) تجهیزاتی هستند که گرما را بین دو یا چند سیال (مایع یا گاز) بدون اختلاط مستقیم آن‌ها منتقل می‌کنند. این تجهیزات در صنایع مختلف از نیروگاه‌ها و پالایشگاه‌ها گرفته تا کارخانه‌های غذایی و دارویی نقش حیاتی ایفا می‌کنند.

انواع رایج مبدل های حرارتی

• مبدل های پوسته و لوله (Shell and Tube) : رایج‌ترین نوع در صنایع سنگین.
• مبدل های صفحه‌ای (Plate Heat Exchangers) : برای کاربردهایی با فضای محدود و نیاز به بازده بالا.
• مبدل های لوله‌ای دوگانه (Double Pipe) : ساده و برای ظرفیت‌های کوچک.
• مبدل های هوایی (Air Cooled) : در مناطقی که آب کمیاب است.

کارایی این تجهیزات مستقیماً به تمیز بودن سطوح انتقال حرارت بستگی دارد. هرگونه لایه‌ای که روی این سطوح تشکیل شود، مانند یک عایق عمل کرده و انتقال گرما را مختل می‌کند.

سه دشمن اصلی مبدل های حرارتی

با گذشت زمان و استفاده مداوم، سه پدیده فیزیکی-شیمیایی باعث کاهش شدید بازده مبدل ها می‌شوند:

1. رسوب (Scaling)

2. خوردگی (Corrosion)

3. بیوفولینگ (Biofouling)

این سه پدیده گاهی به‌صورت جداگانه و گاهی ترکیبی از هم رخ می‌دهند و به‌طور جمعی تحت عنوان Fouling (آلودگی یا گرفتگی سطوح) شناخته می‌شوند.

رسوب (Scaling) — عایق ناخواسته روی لوله‌ها

رسوب چیست و چگونه تشکیل می‌شود؟

رسوب، لایه‌ای سخت و معدنی است که زمانی تشکیل می‌شود که مواد محلول در آب مانند کربنات کلسیم (₃CaCO)، سولفات کلسیم (₄CaSO) یا سیلیس (₂SiO) به دلیل تغییر دما، فشار یا pH از محلول خارج شده و روی سطوح داخلی لوله‌ها یا صفحات مبدل رسوب می‌کنند.

این پدیده بیشتر در سیستم هایی رخ می‌دهد که:

• آب سخت (دارای سختی بالا) استفاده می‌شود.
• دمای آب در مبدل بالا می‌رود (مثلاً در بویلرها یا آب‌شیرین‌کن‌های حرارتی).
• سیستم بدون کنترل شیمیایی مناسب کار می‌کند.

مبدل صفحه ای دارای رسوبات

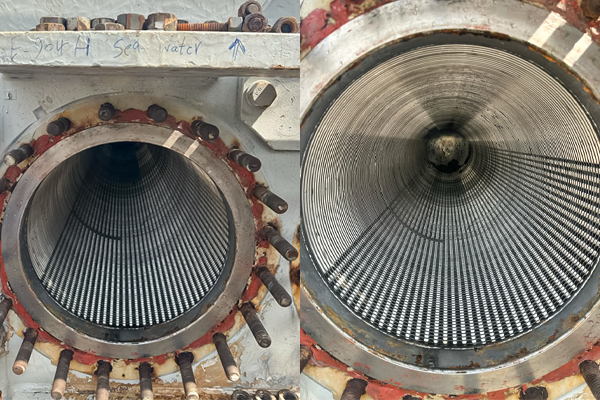

مبدل حرارتی صفحه ای بعد از رسوب برداری

تأثیر رسوب بر بازده مبدل ها — آمارهای شوکه‌کننده

طبق گزارش‌های صنعتی:

• فقط 1 میلی‌متر رسوب می‌تواند بازده مبدل را تا 10% کاهش دهد.
• در سیستم‌هایی با رسوب 5 میلی‌متری، مصرف انرژی تا 40% افزایش می‌یابد.
• در نیروگاه‌های حرارتی، رسوب در بویلرها می‌تواند هزینه‌های سوخت را سالانه میلیون‌ها دلار افزایش دهد.

این آمار نشان می‌دهد که رسوب فقط یک مشکل «تمیزکاری» نیست، بلکه یک بحران اقتصادی است.

خوردگی (Corrosion) — فرسایش پنهانی که هزینه‌بر است

خوردگی چگونه در مبدل ها رخ می‌دهد؟

خوردگی، تخریب شیمیایی یا الکتروشیمیایی فلزات به دلیل واکنش با محیط اطراف (معمولاً آب یا بخار) است. در مبدل های حرارتی، خوردگی می‌تواند به اشکال مختلفی ظاهر شود:

• خوردگی یکنواخت (Uniform Corrosion) : کاهش ضخامت کل سطح فلز.
• خوردگی حفره‌ای (Pitting) : ایجاد سوراخ‌های ریز ولی عمیق که خطرناک‌ترند.
• خوردگی گالوانیک (Galvanic) : زمانی که دو فلز متفاوت در تماس با هم قرار می‌گیرند.
• خوردگی تنشی (Stress Corrosion Cracking) : ترک‌های ناشی از ترکیب تنش مکانیکی و محیط خورنده.

پیامدهای خوردگی در سیستم های صنعتی

• نشتی در لوله‌ها و اتصالات
• آلودگی سیال فرآیندی (مثلاً در صنایع غذایی یا دارویی)
• نیاز به تعویض زودرس تجهیزات
• توقف‌های برنامه‌ریزی‌نشده و کاهش بهره‌وری

بر اساس آمار انجمن NACE (اکنون AMPP )، هزینه‌های جهانی خوردگی سالانه بیش از 2.5 تریلیون دلار است، معادل حدود 3.4% از تولید ناخالص جهانی!

بیوفولینگ (Biofouling) — جلبک، باکتری و جامانده های زیستی

بیوفولینگ چیست؟

بیوفولینگ، تجمع میکروارگانیسم‌ها (مانند باکتری‌های آهن‌زدا، جلبک‌ها، قارچ‌ها و بیوفیلم‌ها) روی سطوح خیس است. این پدیده بیشتر در سیستم‌هایی با آب گردشی مانند کولینگ تاورها یا سیستم‌های آب دریا دیده می‌شود.

بیوفیلم‌ها (Biofilms) لایه‌های چسبناکی هستند که میکروب‌ها در آن زندگی می‌کنند و خود را در برابر ضدعفونی‌کننده‌ها محافظت می‌کنند.

چرا بیوفولینگ خطرناک است؟

• کاهش جریان آب به دلیل گرفتگی کانال‌ها
• افزایش خوردگی میکروبی (MIC – Microbiologically Influenced Corrosion)
• انتشار باکتری‌های بیماری‌زا
• کاهش انتقال حرارت به دلیل لایه عایق زیستی

در یک مطالعه صنعتی، مشخص شد که وجود بیوفیلم 0.5 میلی‌متری می‌تواند بازده مبدل را تا 15% کاهش دهد.

آمارهای صنعتی: چقدر بازده از دست می‌رود؟

در اینجا چند داده واقعی از صنایع مختلف آورده شده است:

این آمار نشان می‌دهد که بدون نگهداری شیمیایی منظم، هیچ سیستم گردش آبی نمی‌تواند بازده خود را حفظ کند.

چگونه بفهمیم مبدل ما دچار Fouling شده است؟

تشخیص به‌موقع مشکل، نیمی از راه‌حل است. علائم هشداردهنده عبارتند از:

• افزایش فشار ورودی یا کاهش جریان خروجی
• اختلاف دمای غیرعادی بین ورودی و خروجی
• افزایش مصرف انرژی بدون تغییر در بار کاری
• نشتی‌های غیرمنتظره یا بوی نامطبوع از سیستم
• تشخیص ذرات جامد یا لایه‌های چسبناک در نمونه‌های آب

در این مرحله، آزمایش های آب و سطح داخلی ضروری است.

راهکارهای عملی برای جلوگیری و رفعFouling

شرکت پژوهشی صنعتی آبریزان با بیش از دو دهه تجربه در این حوزه، راهکارهای تخصصی و مبتنی بر آزمایش ارائه می دهد.

آنالیز دقیق نوع رسوب یا آلودگی

قبل از هر اقدام، باید بدانیم با چه نوع مشکلی روبه‌رو هستیم. آبریزان با استفاده از آزمایشگاه‌های پیشرفته، انواع آزمایش‌های زیر را انجام می‌دهد:

• XRD (پراش پرتو ایکس) : برای شناسایی دقیق ترکیبات معدنی رسوب
• SEM-EDS : برای بررسی سطح خوردگی و ترکیب شیمیایی آن
• آزمایش‌های میکروبیولوژی : برای شناسایی باکتری‌های بیوفولینگ
• تحلیل آب فرآیندی : pH، سختی،TDS، آهن، سیلیس و ...

این آزمایش‌ها به ما کمک می‌کنند تا دقیقاً بفهمیم چه نوع رسوب‌بردار یا ضد خوردگی نیاز است.

شست‌وشوی شیمیایی تخصصی با محصولات میتره

شرکت آبریزان تحت برند میتره (MITREH)،طیف کاملی از محلول‌های شیمیایی تخصصی تولید می‌کند:

• رسوب‌بردارهای اسیدی و غیراسیدی : برای رسوبات کربناتی، سولفاتی و سیلیسی
• ضد خوردگی‌های پس‌از شستشو : برای محافظت از سطوح فلزی
• بایوساید و بایودیسپرسنت اختصاصی :برای از بین بردن بیوفیلم‌ها بدون آسیب به تجهیز
• شستشوی گردشی (Circulation Cleaning) :بدون نیاز به باز کردن تجهیز

تمام این محصولات بر اساس نوع فلز، نوع رسوب و شرایط عملیاتی سفارشی‌سازی می‌شوند.

برنامه‌ریزی نگهداری پیشگیرانه

بهترین راه‌حل، جلوگیری است. آبریزان برای صنایع مختلف، برنامه‌های نگهداری شیمیایی دوره‌ای طراحی می‌کند که شامل:

• تزریق مداوم ضد رسوب (Scale Inhibitors)
• کنترل pH و سختی آب
• استفاده از فیلتراسیون و سیستم‌های ضد میکروب
• بازرسی‌های دوره‌ای با دستگاه‌های غیرمخرب (NDT)

این برنامه‌ها می‌توانند عمر مفید تجهیزات را تا 2 برابر افزایش دهند.

مطالعه موردی: بازگرداندن 15% بازده به یک چیلر صنعتی

در یک کارخانه تولید مواد شیمیایی در جنوب ایران، یک چیلر صفحه‌ای پس از 18 ماه کار، بازده خود را به‌طور چشمگیری از دست داده بود. مصرف برق 22% افزایش یافته و دمای خروجی آب خنک‌کننده 6 درجه سانتی‌گراد بالاتر از حد نرمال بود.

مراحل انجام‌شده توسط آبریزان

1. نمونه‌برداری از رسوب داخلی و آب گردشی

2. آنالیز XRD : تشخیص رسوب اصلی به‌عنوان کربنات کلسیم و سیلیس

3. طراحی محلول رسوب‌بردار غیراسیدی (برای جلوگیری از خوردگی فولاد ضدزنگ)

4. انجام شست‌وشوی گردشی به مدت 8 ساعت

5. تزریق ضد خوردگی پس‌از شستشو

نتایج:

• بازگشت کامل دمای خروجی به مقدار نامی
• کاهش 19% در مصرف برق
• افزایش 15% در بازده سیستم
• جلوگیری از تعویض گران‌قیمت چیلر (صرفه‌جویی حدود 120 هزار دلار)

این مثال نشان می‌دهد که یک شست‌وشوی تخصصی، می‌تواند سال‌ها عمر اقتصادی یک تجهیز را نجات دهد.

سؤالات رایج کاربران (FAQ)

آیا می‌توان بدون باز کردن مبدل، آن را تمیز کرد؟

بله. با روش شستشوی گردشی (Circulation Cleaning)، محلول شیمیایی از طریق پمپ‌های مخصوص در سیستم گردش داده می‌شود و نیازی به دمونتاژ نیست.

رسوب بردارها به تجهیز آسیب می‌زنند؟

اگر به‌صورت تخصصی و با فرمولاسیون مناسب استفاده شوند، خیر. محصولات میتره دارای مهارکننده‌های خوردگی هستند که از فلزات محافظت می‌کنند.

چه زمانی باید شستشو انجام داد؟

بهترین زمان، قبل از رسیدن به آستانه بحرانی است. معمولاً هر 6 تا 18 ماه (بسته به کیفیت آب و نوع صنعت) توصیه می‌شود.

آیا آب شیرین کن های حرارتی هم دچار این مشکلات می شوند؟

بله، حتی بیشتر! چون در این سیستم‌ها آب در دمای بالا تبخیر می‌شود و رسوبات به‌سرعت تجمع می‌یابند.

نتیجه‌گیری: سرمایه گذاری روی تمیزی، سرمایه گذاری روی سودآوری است

کاهش بازده مبدل های حرارتی یک مشکل قابل پیش‌بینی و قابل کنترل است نه یک سرنوشت اجتناب‌ناپذیر. با درک عوامل مؤثر (رسوب، خوردگی، بیوفولینگ) و استفاده از راهکارهای علمی و تخصصی، می‌توانید:

• مصرف انرژی را کاهش دهید
• عمر تجهیزات را افزایش دهید
• از توقف‌های گران‌قیمت جلوگیری کنید
• ایمنی و بهداشت سیستم را تضمین کنید

اگر در صنعتی فعالیت دارید که از سیستم‌های گردش آب استفاده می‌کند چه بویلر، چیلر، آب‌شیرین‌کن یا کولینگ تاور مشاوره تخصصی رایگان و آزمایش دقیق، اولین قدم به سوی بازگرداندن کارایی است.

شرکت پژوهشی صنعتی آبریزانبا بیش از 20 سال سابقه، آماده ارائه مشاوره رایگان، آنالیز نمونه و طراحی راهکار سفارشی برای واحد صنعتی شماست.
